第三节 压型钢板组合楼板设计
第７.３.１条

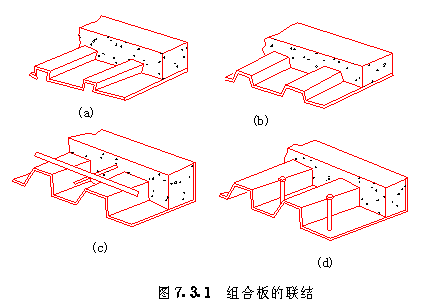

压型钢板组合楼盖中，压型钢板与混凝土的联结，应符合下列形式之一：
一、依靠压型钢板的纵向波槽（图７.３.１α）；
二、依靠压型钢板上的压痕，开的小洞或冲成的不闭合孔眼（图７.３.１ｂ）；
三、依靠压型钢板上焊接的横向钢筋（图７.３.１ｃ）。
在任何情况下，均应设置端部锚固件（图７.３.１ｄ）。
第７.３.２条 组合板或非组合板（指压型钢板只作永久性模板）的设计，应符合下列要求：
一、压型钢板应对施工阶段的强度和变形进行验算，验算时应计入临时支撑的影响；
二、组合板在混凝土硬化后，应验算使用阶段的横截面抗弯能力、纵向抗剪能力、斜截面抗剪能力和抗冲剪能力；
三、非组合板可按常规钢筋混凝土楼板的设计方法进行设计。
第７.３.３条 组合板正截面抗弯承载力应按塑性设计法计算，此时应假定截面受拉区和受压区的材料均达到强度设计值。压型钢板钢材强度设计值与混凝土的弯曲抗压强度设计值，均应乘以折减系数０.８。
第７.３.４条 组合板的承载力计算，应符合下列要求：

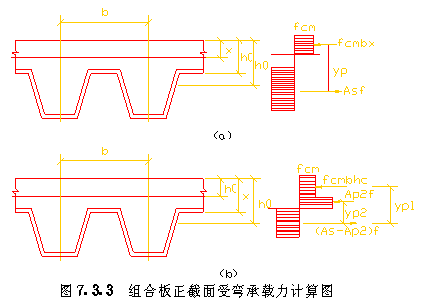

（a）塑性中和轴在压型钢板顶面以上的混凝土截面内 （b）塑性中和轴在压型钢板截面内

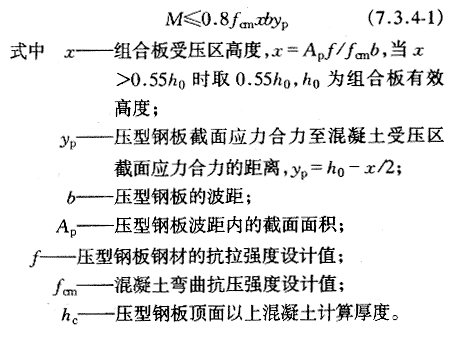

一、当Ａｐｆ≤ｆｃｍｈｃｂ时，塑性中和轴在压型钢板顶面以上的混凝土截面内（图７.３.３ａ），组合板的弯矩应符合下式要求：

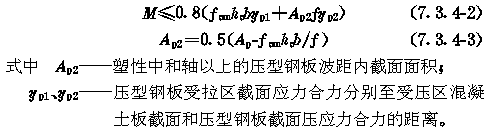

二、当Ａｐｆ＞ｆｃｍｈｃｂ时，塑性中和轴在压型钢板内（图７.３.３ｂ），组合板横截面弯矩应符合下式要求：
三、当压型钢板仅作为模板使用时，应在波槽内设置钢筋，并进行相应计算。

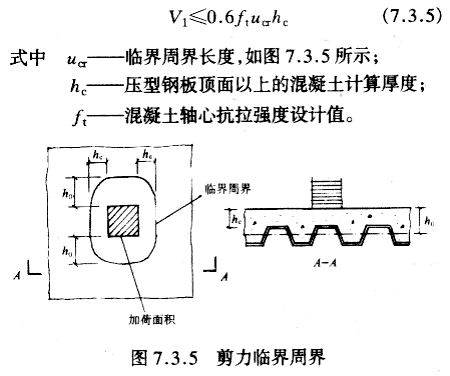

第７.３.５条 组合板在集中荷载下的冲切力Ｖ１，应符合下式要求：

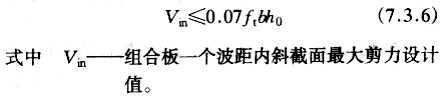

第７.３.６条 组合板斜截面抗剪承载力应符合下式要求：
第７.３.７条 组合板的挠度，应分别按荷载短期效应组合和荷载长期效应组合计算，不应超过计算跨度的１/３６０。
组合板负弯矩区的最大裂缝宽度，可按现行国家标准《混凝土结构设计规范》（ＧＢＪ１０）的规定计算。
第７.３.８条 组合板的自振频率ｆ，可按下式估算，但不得小于１５Ｈｚ。
式中ｗ——永久荷载产生的挠度（ｃｍ）。
第７.３.９条 当用足尺试件进行试验确定构件承载力时，其设计荷载应符合下列规定之一；
一、具有完全抗剪连接的构件，其设计荷载应取静力试验极限荷载的１/２；
二、具有不完全抗剪连接的构件，其设计荷载应取静力极限荷载的１/３；
三、挠度达跨度１/５０时的荷载的一半。
