3.2 钢筋的简化表示方法
3.2.1

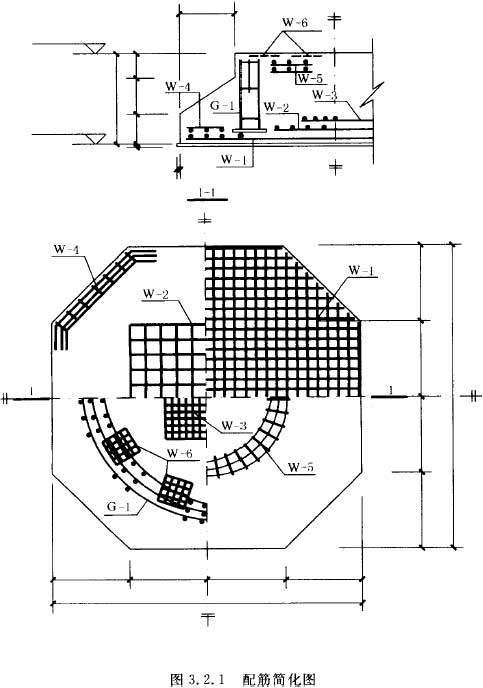

当构件对称时，钢筋网片可用一半或1/4表示(图3.2.1)。
3.2.2

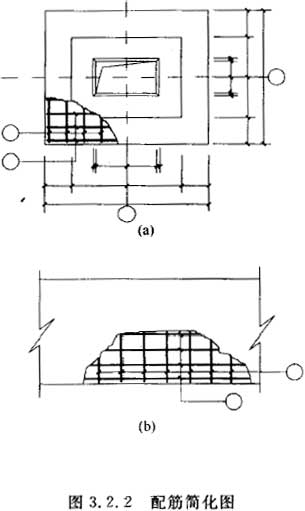

钢筋混凝土构件配筋较简单时，可按下列规定绘制配筋平面图：
1) 1 独立基础在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等(图3.2.2a)。
- 2 其他构件可在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径、间距等(图3.2.2b)。
3.2.3

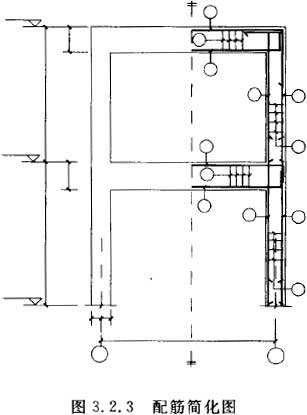

对称的钢筋混凝土构件，可在同一图样中一半表示模板，另一半表示配筋(图3.2.3)。
