3.3 预埋件、预留孔洞的表示方法
3.3.1
在混凝土构件上设置预埋件时，可在平面图或立面图上表示。引出线指向预埋件，并标注预埋件的代号(图3.3.1)。
3.3.2

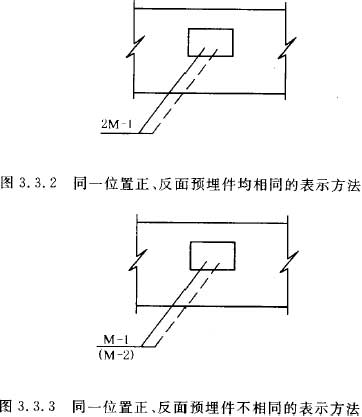

在混凝土构件的正、反面同一位置均设置相同的预埋件时，引出线为一条实线和一条虚线并指向预埋件，同时在引出横线上标注预埋件的数量及代号(图3.3.2)。
3.3.3
在混凝土构件的正、反面同一位置设置编号不同的预埋件时，引出线为一条实线和一条虚线并指向预埋件。引出横线上标注正面预埋件代号，引出横线下标注反面预埋件代号(图3.3.3)。
3.3.4

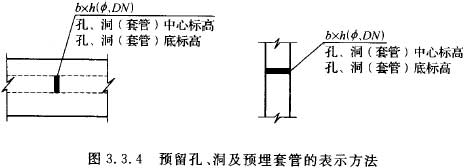

在构件上设置预留孔、洞或预埋套管时，可在平面或断面图中表示。引出线指向预留(埋)位置，引出横线上方标注预留孔、洞的尺寸，预埋套管的外径。横线下方标注孔、洞(套管)的中心标高或底标高(图3.3.4)。
