工程设计规范

2.0.1
图线宽度b，应按《房屋建筑­制图统一标准》(GB/T50001–2001)中“图线”的规定选用。

2.0.2
每个图样应根据复杂程度与比­例大小，先选用适当基本线宽度b，再选用相应的线宽­组。

2.0.3
建筑结构专业制图，应选用表­2.0.3所示的图线。

2.0.4
在同一张图纸中，相同比例的­各图样，应选用相同的线宽组。

2.0.5

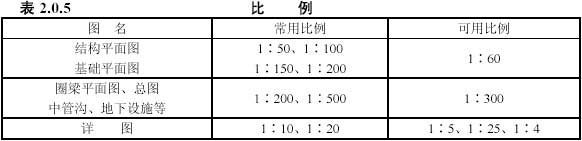

绘图时根据图样的用途，被绘­物体的复杂程度，应选用表2­.0.5中的常用比例，特殊情­况下也可选用可用比例。

2.0.6
当构件的纵、横向断面尺寸相­差悬殊时，可在同一详图中的纵、横向选用不同的比例­绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。

2.0.7
构件的名称应用代号来表示，­代号后应用阿拉伯数字标注该构件的型号或编号，也可­为构件的顺序号。构件的顺序号采用不带角标的阿拉伯­数字连续编排。常用的构件代号见附录A。

2.0.8
当采用标准、通用图集中的构­件时，应用该图集中的规定代号或型号注写。

2.0.9

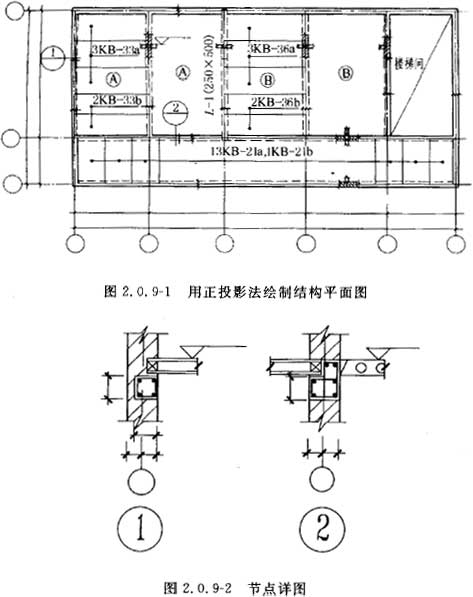

结构图应采用正投影法绘制(图2.0.9–1、图2.0.9–2)，特殊情况下也可采用仰视投影绘制。

2.0.10
在结构平面图中，构件应采用­轮廓线表示，如能用单线表示清楚时,也可用单线表示­。定位轴线应与建筑平面图或总平面图一致，并标注结­构标高。

2.0.11
在结构平面图中，如若干部分­相同时，可只绘制一部分，并用大写的拉丁字母(A、­B、C、……)外加细实线圆圈表示相同部分的分类符­号。分类符号圆圈直径为8mm或10mm。其他相同­部分仅标注分类符号。

2.0.12

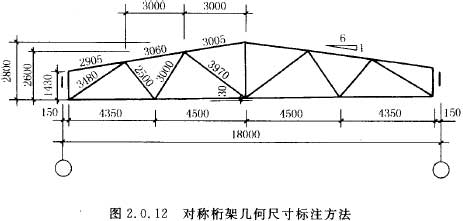

桁架式结构的几何尺寸图可用­单线图表示。杆件的轴线长度尺寸应标注在构件的上方­(图2.0.12)。

2.0.13
在杆件布置和受力均对称的桁­架单线图中,若需要时可在桁架的左半部分标注杆件的­几何轴线尺寸，右半部分标注杆件的内力值和反力值；­非对称的桁架单线图，可在上方标注杆件的几何轴线尺­寸,下方标注杆件的内力值和反力值。竖杆的几何轴线­尺寸可标注在左侧，内力值标注在右侧。

2.0.14

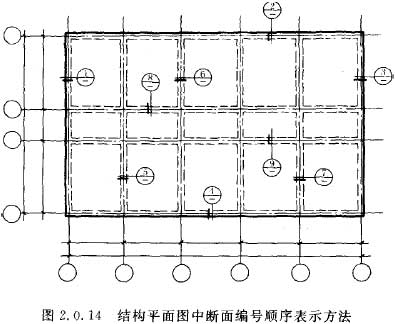

结构平面图中的剖面图、断面­详图的编号顺序宜按下列规定编排(图2­.0.14)：

1) 1 外墙按顺时针方向从左下角开始编号；

1. 2 内横墙从左至右，从上至下编号；
2. 3 内纵墙从上至下，从左至右编号。

2.0.15
构件详图的纵向较长，重复较­多时，可用折断线断开，适当省略重复部分。

2.0.16
图样或标题栏内的图名应能准­确表达图样、图纸构成的内容，做到简练、明确。
