##### 第三节 焊接空心球节点

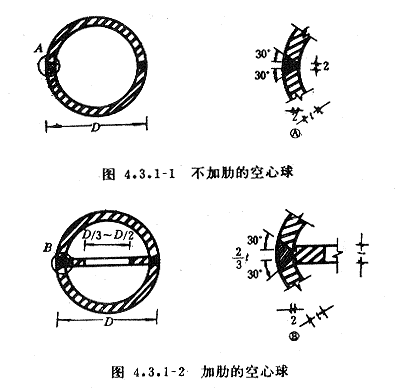

第4.3.1条 由两个半球焊接而成的空心球，可分为不加肋（图4.3.1–1）和加肋（图4.3.1–2）两种，适用于连接钢管杆件。
空心球的钢材宜采用国家标准《碳素结构钢》GB 700–88规定的3号钢或国家标准《低合金结构钢技术条件》GB 1591–88规定的16Mn钢。产品质量应符合行业标准《钢网架焊接球节点》JGJ 75.2–91的规定。
加肋空心球的肋板可用平台或凸台，采用凸台时，其高度不得大于1mm。
第4.3.2条 当空心球直径为120～500mm时，其受压、受拉承载力设计值可分别按下列公式计算：
第4.3.3条 空心球外径与壁厚的比值可按设计要求在25～45范围内选用；空心球壁厚与钢管最大壁厚的比值宜选用1.2～2.0；空心球壁厚不宜小于4mm。
第4.3.4条 在确定空心球外径时，球面上网架相连接杆件之间的缝隙a不宜小于10mm（图4.3.4）。为了保证缝隙a，空心球直径也可初步按下式估算：
第4.3.5条 钢管杆件与空心球连接，钢管应开坡口。在钢管与空心球之间应留有一定缝隙予以焊透，以实现焊缝与钢管等强，否则应按角焊缝计算。为保证焊缝质量，钢管端头可加套管与空心球焊接（图4.3.5）。
角焊缝的焊脚尺寸应符合下列要求：
1 当t≤4mm时，hf≤1.5t；
2 当t＞4mm时，hf≤1.2t；
t为钢管壁厚，hf为焊角尺寸。
第4.3.6条 当空心球外径不小于300mm，且杆件内力较大需要提高承载力时，球内可加环肋，其厚度不应小于球壁厚度。内力较大的杆件应位于肋板平面内。
