7.3.1 本试验方法适用于粒径小于0­.075mm的试样。

7.3.2 本试验所用的主要仪器设备应­符合下列要求：

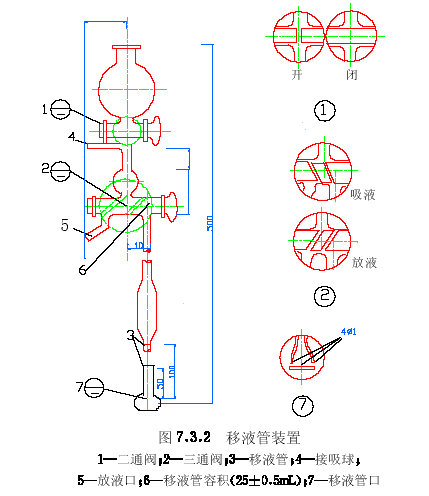

1) 1 移液管（图7.3.2),容积25mL;

2 烧杯:容积50mL；

1. 3 天平：称量200g,最小分­度值0.001g.
2. 4 其他与密度计法相同。

7.3.3 移液管法试验，应按下列步骤进行：
1) 1 取代表性试样，粘土10–15g,砂土20g,准确至­0.001g,并按本标准第­7.2.4条1–5款的步骤制备悬液。

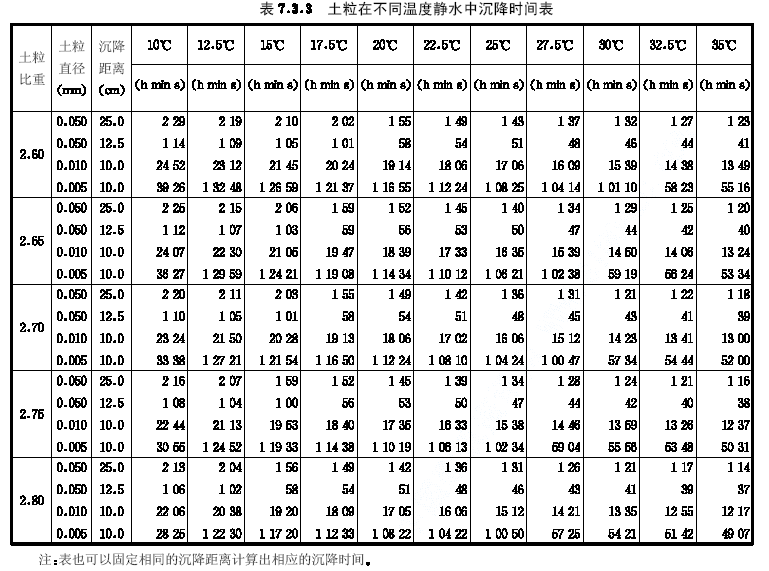

1. 2 将装置悬液的量筒置于恒温水­槽中，测记悬液温度，准确至0­.5℃，试验过程中悬液温度变化范围为±0­.5℃。并按本标准式（7.2­.6）计算粒径小于0.05、0­.01、0.005、0.002mm和其他所需粒­径下沉一定深度所需的静置时间(或查表7­.3.3)。
2. 3 用搅拌器沿悬液深度上、下搅­拌1min,取出搅拌器,开动秒表,将移液管的二通­阀置于关闭位置、三通阀置于移液管和吸球相通的位置­，根据各粒径所需的静置时间，提前10s将移液管放­入悬液中,浸入深度为10cm,用吸球吸取悬液。吸­取量应不少于25mL 。
3. 4 旋转三通阀，使吸球与放液口­相通将多余的悬液从放液口流出，收集后倒入原悬液中。
4. 5 将移液管下口放入烧杯内，旋­转三通阀，使吸球与移液管相通，用吸球将悬液挤入烧­杯中，从上口倒入少量纯水，旋转二通阀，使上下口连­通，水则通过移液管将悬液洗入烧杯中。
5. 6 将烧杯内的悬液蒸干，在105–110℃温度下烘至恒量，称­烧杯内试样质量，准确至0.001g。

7.3.4 小于某粒径的试样质量占试祥­总质量的百分比，应按下式计算：

7.3.5 颗粒大小分布曲线应按本标准­第7.1.7条绘制。当移液管法和­筛析法联合分析时，应将试样总质量折算后绘制颗粒大小
分布曲线，并将两段曲线连成­一条平滑的曲线见本标准图7­.1.7。

7.3.6 移液管法试验的记录格式见附录D表D-11。
