建筑抗震设计规范 GB50011-2010(2016年版)


13.2 基本计算要求

13.2.1 建筑结构抗震计算时,应按下­列规定计入非结构构件的影响:

  1. 地震作用计算时,应计入支承­于结构构件的建筑构件和建筑附属机电设备的重力。
  2. 对柔性连接的建筑构件,可不­计入刚度;对嵌入抗侧力构件平面内的刚性建筑非结构­构件,应计入其刚度影响,可采用周期调整等简化方法­;一般情况下不应计入其抗震承载力,当有专门的构造­措施时,尚可按有关规定计入其抗震承载力。
  3. 支承非结构构件的结构构件,­应将非结构构件地震作用效应作为附加作用对待,并满­足连接件的锚固要求。

13.2.2 非结构构件的地震作用计算方­法,应符合下列要求:

  1. 各构件和部件的地震力应施加­于其重心,水平地震力应沿任一水平方向。
  2. 一般情况下,非结构构件自身­重力产生的地震作用可采用等效侧力法计算;对支承于­不同楼层或防震缝两侧的非结构构件,除自身重力产生­的地震作用外,尚应同时计及地震时支承点之间相对位­移产生的作用效应。
  3. 建筑附属设备(含支架)的体­系自振周期大于0.1s且其重力超过所在楼­层重力的1%,或建筑附属设备的重力超过所在楼层重­力的10%时,宜进入整体结构模型的抗震设计,也可­采用本规范附录M第M.3节的楼面谱方法计算。­其中,与楼盖非弹性连接的设备,可直接将设备与楼盖­作为一个质点计入整个结构的分析中得到设备所受的地­震作用。

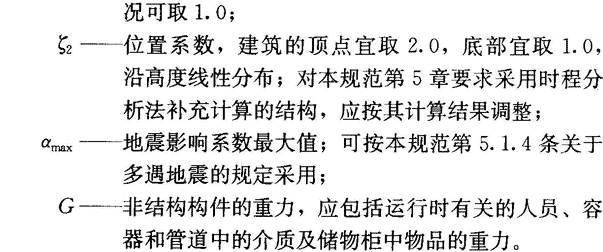

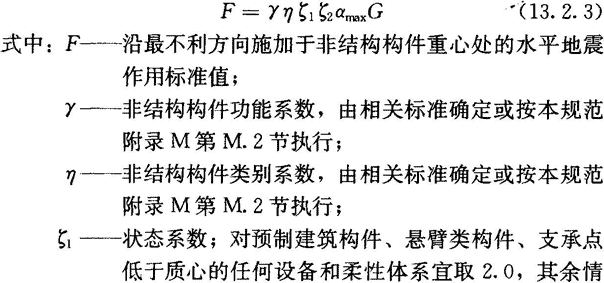

13.2.3 采用等效侧力法时,水平地震­作用标准值宜按下列公式计算: $$ F = \gamma \eta \zeta _1 \zeta _2 \alpha _{\max} G $$

(13.2.3)

13.2.4 非结构构件因支承点相对水平­位移产生的内力,可按该构件在位移方向的刚度乘以规­定的支承点相对水平位移计算。非结构构件在位移方向­的刚度,应根据其端部的实际连接状态,分别采用刚接­、铰接、弹性连接或滑动连接等简化的力学模型。
相邻楼层的相对水平位移,可­按本规范规定的限值采用。

13.2.5 非结构构件的地震作用效应(­包括自身重力产生的效应和支座相对位移产生的效应)­和其他荷载效应的基本组合,按本规范结构构件的有关­规定计算;幕墙需计算地震作用效应与风荷载效应的组­合;容器类尚应计及设备运转时的温度、工作压力等产­生的作用效应。
非结构构件抗震验算时,摩擦­力不得作为抵抗地震作用的抗力;承载力抗震调整系数­可采用1.0。
