6.4 抗震墙结构的基本抗震构造措施
6.4.1
抗震墙的厚度，一、二级不应小于160mm且不宜小于层高或无支长度的1／20，三、四级不应小于140mm且不刨、于层高或无支长度的1／25；无端柱或翼墙时，一、二级不宜小于层高或无支长度的1／16，三、四级不宜小于层高或无支长度的1／20。
底部加强部位的墙厚，一、二级不应小于200mm且不宜小于层高或无支长度的1／16，三、四级不应小于160mm且不宜小于层高或无支长度的1／20；无端柱或翼墙时，一、二级不宜小于层高或无支长度的1／12，三、四级不宜小于层高或无支长度的1／16。
6.4.2
一、二、三级抗震墙在重力荷载代表值作用下墙肢的轴压比，一级时，9度不宜大于0.4，7、8度不宜大于0.5；二、三级时不宜大于0.6。
注：墙肢轴压比指墙的轴压力设计值与墙的全截面面积和混凝土轴心抗压强度设计值乘积之比值。
6.4.3
抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：
1) 1
一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25％，四级抗震墙分布钢筋最小配筋率不应小于0.20％。
注：高度小于24m且剪压比很小的四级抗震墙，其竖向分布筋的最小配筋率应允许按0.15％采用。
- 2 部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋配筋率均不应小于0.3％。
6.4.4
抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：
1) 1
抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。
- 2 抗震墙厚度大于140mm时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间拉筋的间距不宜大于600mm，直径不应小于6mm。
- 3 抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚的1／10且不应小于8mm 竖向钢筋直径不宜小于10mm。
6.4.5
抗震墙两端和洞口两侧应设置边缘构件，边缘构件包括暗柱、端柱和翼墙，并应符合下列要求：
1) 1
对于抗震墙结构，底层墙肢底截面的轴压比不大于表6.4.5—1规定的一、二、三级抗震墙及四级抗震墙，墙肢两端可设置构造边缘构件，构造边缘构件的范围可按图6.4.5—1采用，构造边缘构件的配筋除应满足受弯承载力要求外，并宜符合表6.4.5—2的要求。

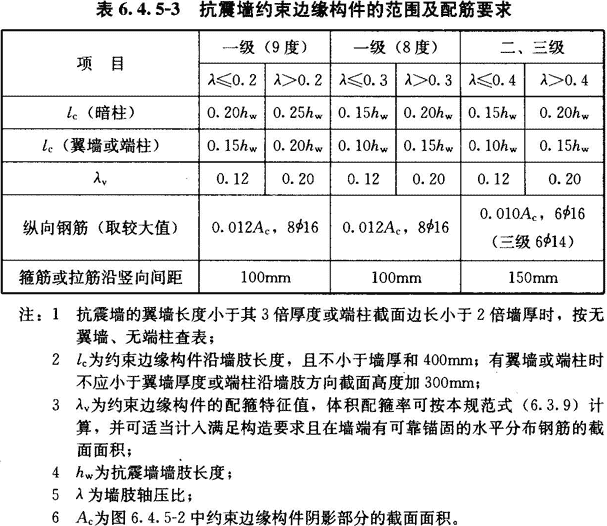

2 底层墙肢底截面的轴压比大于表6.4.5—1规定的一、二、三级抗震墙，以及部分框支抗震墙结构的抗震墙，应在底部加强部位及相邻的上一层设置约束边缘构件，在以上的其他部位可设置构造边缘构件。约束边缘构件沿墙肢的长度、配箍特征值、箍筋和纵向钢筋宜符合表6.4.5—3的要求(图6.4.5—2)。
_端柱有集中荷载时，配筋构造尚应满足与墙相同抗震等级框架柱的要求_
6.4.6 抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计；矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。
6.4.7 跨高比较小的高连梁，可设水平缝形成双连梁、多连梁或采取其他加强受剪承载力的构造。顶层连梁的纵向钢筋伸入墙体的锚固长度范围内，应设置箍筋。
