4 结构形式和布置
4.1 结构形式
4.1.1 在门式刚架轻型房屋钢结构体系中，屋盖宜采用压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可采用变截面实腹刚架，外墙宜采用压型钢板墙面板和冷弯薄壁型钢墙梁。主刚架斜梁下翼缘和刚架柱内翼缘出平面的稳定性，由与檩条或墙粱相连接的隅撑来保证。主刚架间的交叉支撑可采用张紧的圆钢。

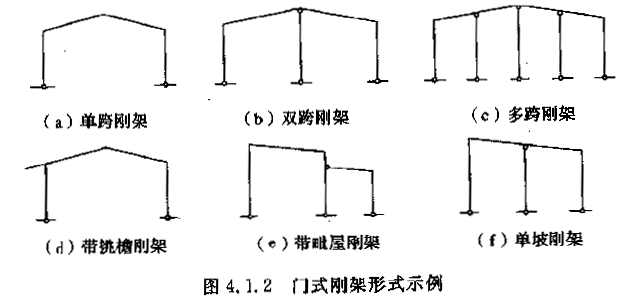

4.1.2 门式刚架分为单跨（图4.1.2a）、双跨（图4.1.2b）、多跨（图4.1.2c）刚架以及带挑檐的（图4.1.2d）和带毗屋的（图4.1.2e）刚架等形式。多跨刚架中间柱与斜梁的连接可采用铰接。多跨刚架宜采用双坡或单坡屋盖（图4.1.2f），必要时也可采用由多个双坡屋盖组成的多跨刚架形式。
4.1.3 根据跨度、高度和荷载不同，门式刚架的梁、柱可采用变截面或等截面实腹焊接工字形截面或轧制H形截面。设有桥式吊车时，柱宜采用等截面构件。变截面构件通常改变腹板的高度做成楔形；必要时也可改变腹板厚度。结构构件在安装单元内一般不改变翼缘截面，当必要时，可改变翼缘厚度；邻接的安装单元可采用不同的翼缘截面，两单元相邻截面高度宜相等。
4.1.4 门式钢架的柱脚多按铰接支承设计，通常为平板支座，设一对或两对地脚螺栓。当用于工业厂房且有5t 以上桥式吊车时，宜将柱脚设计成刚接。
4.1.5 门式刚架轻型房屋的屋面坡度宜取1/8 ～1/20，在雨水较多的地区宜取其中的较大值。
4.1.6 轻型房屋的外墙，除采用以压型钢板等作围护面的轻质墙体外，尚可采用砌体外墙或底部为砌体、上部为轻质材料的外墙。
4.1.7 门式钢架可由多个梁、柱单元构件组成。柱一般为单独的单元构件，斜梁可根据运输条件划分为若干个单元。单元构件本身采用焊接，单元构件之间可通过端板以高强度螺栓连接。
4.1.8 门式刚架轻型房屋可采用隔热卷材做屋面隔热和保温层，也可采用带隔热层的板材做屋面。
