第七节 支撑连接
第８.７.１条 抗剪支撑节点设计应符合下列要求：
一、在抗震设防的结构中，支撑节点连接的最大承载力应满足本规程式（８.１.３-３）的要求；
二、除偏心支撑外，支撑的重心线应通过梁与柱轴线的交点，当受条件限制有不大于支撑杆件宽度的偏心时，节点设计应计入偏心造成的附加弯矩的影响；
三、柱和梁在与支撑翼缘的连接处，应设置加劲肋。加劲肋应按承受支撑轴心力对柱或梁的水平或竖向分力计算。支撑翼缘与箱形柱连接时，在柱壁板的相应位置应设置隔板（图８.７.２）；
四、在抗震设防的结构中，支撑宜采用Ｈ形钢制作，在构造上两端应刚接。当采用焊接组合截面时，其翼缘和腹板应采用坡口全熔透焊缝连接。

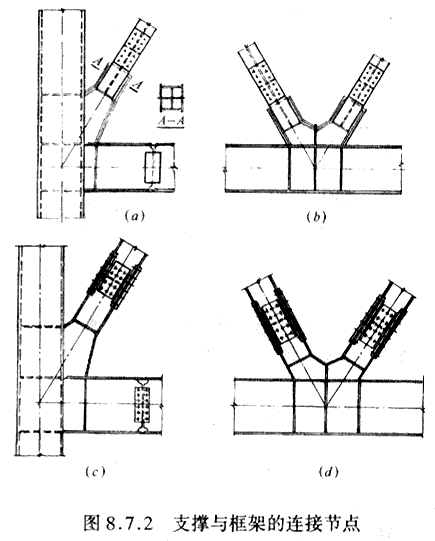

第８.７.２条 当支撑翼缘朝向框架平面外，且采用支托式连接时（图８.７.２ａ、ｂ），其平面外计算长度可取轴线长度的０.７倍；当支撑腹板位于框架平面内时（图８.７.２ｃ、ｄ），其平面外计算长度可取轴线长度的０.９倍。

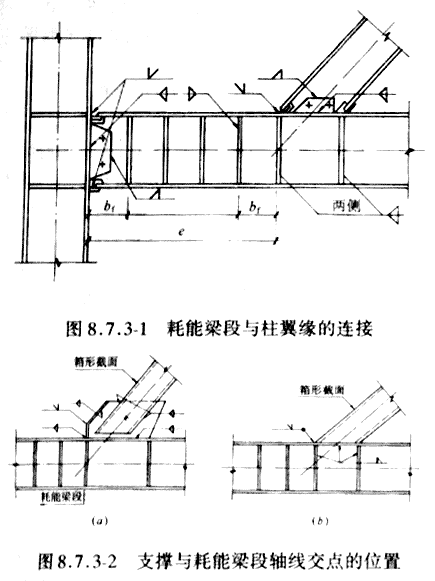

第８.７.３条 偏心支撑与耗能梁段相交时，支撑轴线与梁轴线的交点，不得位于耗能梁段外（图８.７.３-１和图８.７.３-２）。
第８.７.４条 偏心支撑的剪切屈服型耗能梁段与柱翼缘连接时（图８.７.３-１），梁翼缘与柱翼缘之间应采用坡口全熔透对接焊缝；梁腹板与柱之间应采用角焊缝，焊缝强度应满足本规程式（８.１.３-２）的要求。耗能梁段不宜与工字形柱腹板连接。
第８.７.５条 耗能梁段腹板加劲肋的设置，应符合下列要求（图８.７.３）：
一、耗能梁段与支撑连接的一端，应在支撑两侧设置加劲肋。 当耗能梁段的净长ａ＜２.６Ｍｐ/Ｖｐ时，应在距两端ｂｆ的位置两侧设置加劲肋。加劲肋在腹板两侧的总宽度不应小于ｂｆ—２ｔｗ，其厚度不应小于０.７５ｔｗ或１０ｍｍ；
二、当耗能梁段的净长ａ＜２.２Ｍｐ/Ｖｐ，或ａ≥２.２Ｍｐ/Ｖｐ，但其截面弯矩达Ｍｐｃ时的剪力大于０.４７ｆｈ０ｔｗ时，还应设置中间加劲肋。
当其净长ａ≤１.６Ｍｐ/Ｖｐ时，中间加劲肋间距不得大于３８ｔｗ—ｈ０/５；
当其净长ａ≥２.６Ｍｐ/Ｖｐ时，中间加劲肋间距不得大于５６ｔｗ—ｈ０/５；
当其净长ａ介于两者之间时，中间加劲肋间距应采用线性插值。
三、高度不超过６００ｍｍ的耗能梁段，可仅在单侧设置加劲肋。等于或大于６００ｍｍ时，应两侧设置加劲肋。一侧加劲肋的宽度不应小于（ｂｆ/２）—ｔｗ，厚度不应小于１０ｍｍ。
第８.７.６条 耗能梁段加劲肋应在三边与梁用角焊缝连接。其与腹板连接焊缝的承载力不应低于Ａｓｔｆ，与翼缘连接焊缝的承载力不应低于Ａｓｔｆ/４。此处，Ａｓｔ＝ｂｓｔｔｓｔ，ｂｓｔ为加劲肋的宽度，ｔｓｔ为加劲肋的厚度。
第８.７.７条
耗能梁段两端上下翼缘，应设置水平侧向支撑，其轴力设计值至少应为０.０１５ｆｂｆｔｆ，ｂｆ、ｔｆ分别为其翼缘的宽度和厚度。与耗能梁段同跨的框架梁上下翼缘，也应设置水平侧向支撑，其间距不应大于13ｂｆ
，其轴力设计值至少不应小于现行国家标准《钢结构设计规范》（ＧＢＪ１７）第５.１.６条规定的值。梁在侧向支承点间的长细比应符合现行国家标准《钢结构设计规范》（ＧＢＪ１７）第９.３.２条的规定。
