土工试验方法标准 GB/T 50123-1999


12 回弹模量试验

12.1 杠杆压力仪法

12.1.1 本试验方法适用于不同含水率­和不同密度的细粒土。

12.1.2 本试验所用的主要仪器设备,­应符合下列规定:
1) 1 杠杆压力仪:最大压力150­0N,如图12.1.2–1。试验前应按仪器说明书的­要求进行校准。

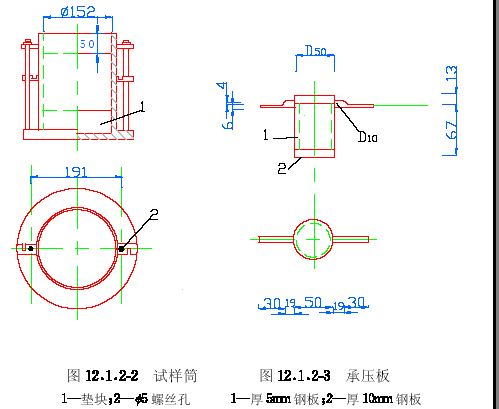

2 试样筒:见本标准第10.0­.3条仅在与夯击底板的立柱联接的缺口板上多一个内­径5mm,深5mm的螺丝孔,用来安装千分表支架(­图12.1.2–2)。

  1. 3 承压板:直径50mm高80­mm(图12.1.2–3)。
  2. 4 千分表:量程2.0mm2只。
  3. 5 秒表:最小分度值0.1s。

12.1.3 杠杆压力仪法试验应按下列步骤进行:
1) 1 根据工程要求选择轻型或重型­击实法,按本标准第10.0­.4条步骤制备试样,得出最优含水率和最大干密度。­然后按最优含水率备样,用同类击实方法制备试件。

  1. 2 将装有试样的试样筒底面放在­杠杆压力仪的底盘上,将承压板放在试样中心位置,并­与杠杆压力仪的加压球座对正,将千分表固定在立柱上­,并将千分表的测头安放在承压板的支架上。
  2. 3 在杠杆压力仪的加压架上施加­砝码,用预定的最大压力进行预压,含水率大于塑限的­试样,压力为50–100kPa;含水率小于塑­限的试样,压力为100–200kPa。预压应进行1–2次,每次预压1min,预­压后调整承压板位置,并将千分表调到零位。
  3. 4 将预定的最大压力分为4–6级进行加压,每级压力加载­时间为1min,记录千分表读数,同时卸压,当卸载­1min时,再次记录千分表读数,同时施加下一级压­力,如此逐级进行加压和卸压,并记录千分表读数,直­至最后一级压力,为使试验曲线的开始部分比较准确,­第一级压力可分成二小级进行加压和卸压,试验中的最­大压力可略大于预定的最大压力。
  4. 5 本试验需进行3次平行测定,­每次试验结果与回弹模量的均值之差应不超过5%。

12.1.4 以单位压力P为横坐标,回弹­变形l为纵坐标,绘制单位压力与回弹变形曲线如图1­2.1.4。试样的回弹模量取P-l曲线的直线段计算,对较软的土,如果P-l曲线不通过原点允许用初始­直线段与纵坐标的交点作为原点,修正各级压力下的回­弹变形。

12.1.6 杠杆压力仪法试验记录格式见附录D表D-20。
