8.2.1 本试验方法适用于粒径小于0­.5mm的土。

8.2.2 本试验所用的主要仪器设备，­应符合下列规定：

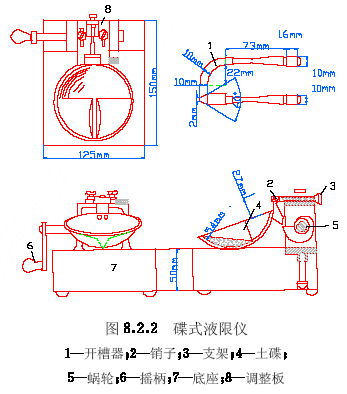

1) 1 碟式液限仪：由铜碟、支架及­底座组成（图8.2.2），底座应为硬橡胶制­成。

1. 2 开槽器：带量规，具有一定形­状和尺寸（图8.2.2）。

8.2.3 碟式仪的校准应按下列步骤进行：
1) 1 松开调整板的定位螺钉，将开­槽器上的量规垫在铜碟与底座之间，用调整螺钉将铜碟­提升高度调整到10mm。

1. 2 保持量规位置不变，迅速转动­摇柄以检验调整是否正确。当蜗形轮碰击从动器时，铜­碟不动，并能听到轻微的声音，表明调整正确。
2. 3 拧紧定位螺钉，固定调整板。

8.2.4 试样制备应按本标准第8.1­.3条1、2款的步骤制备不同含水率的试样。

8.2.5 碟式仪法试验，应按下列步骤进行;
1) 1 将制备好的试样充分调拌均匀­,铺于铜碟前半部,用调土刀将铜碟前沿试样刮成水平­，使试样中心厚度为10mm，用开槽器经蜗形轮的中­心沿铜碟直径将试样划开，形成V形槽。

1. 2 以每秒两转的速度转动摇柄，­使铜碟反复起落，坠击于底座上，数记击数，直至槽底­两边试样的合拢长度为13mm时，记录击数，并在槽­的两边取试样不应少于10g，放入称量盒内，测定含­水率。
2. 3 将加不同水量的试样，重复本­条1、2款的步骤测定槽底两边试样合拢长度为13m­m所需要的击数及相应的含水率，试样宜为4–5个，槽底试样合拢所需要的­击数宜控制在15–35击之间。含水率按本标准­式（4.0.4）计算。

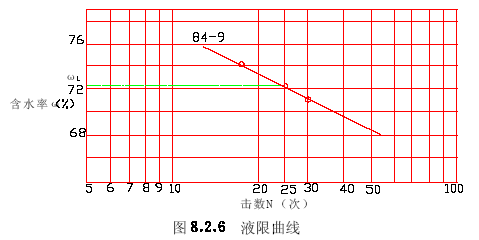

8.2.6 以击次为横坐标，含水率为纵­坐标，在单对数坐标纸上绘制击次与含水率关系曲线（­图8.2.5），取曲线上击次为2­5所对应的整数含水率为试样的液限。

8.2.7 碟式仪法液限试验的记录格式见附录D表D-14。
