5.4.1 本试验方法适用于现场测定粗粒土的密度。

5.4.2 本试验所用的主要仪器设备，­应符合下列规定：
1) 1 密度测定器：由容砂瓶、灌砂­漏斗和底盘组成（图5.4.2）。灌砂漏斗高135­mm,直径165mm,尾部有孔径为13mm的圆柱­形阀门,容砂瓶容积为4L,容砂瓶和灌砂漏斗之间用­螺纹接头联接。底盘承托灌砂漏斗和容砂瓶。

1. 2 天平：称量10kg,最小分­度值5g;称量500g,最小分度值0­.1g。

5.4.3 标准砂密度的测定，应按下列步骤进行：
1) 1 标准砂应清洗洁净，粒径宜选用0.25–0.50mm，密度宜选用1.47–1.61g/cm3 。

1. 2 组装容砂瓶与灌砂漏斗，螺纹­联接处应旋紧，称其质量。

   3 将密度测定器竖立，灌砂漏斗­口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门­使灌砂漏斗内的标准砂漏入容砂瓶内，继续向漏斗内注­砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗­内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，­准确至5g,试验中应避免震动.

2. 4 倒出容砂瓶内的标准砂,通过­漏斗向容砂瓶内注水至水面高出阀门关阀门,倒掉漏斗­中多余的水,称容砂瓶,漏斗和水的总质量准确到5g­，并测定水温，准确到0.5℃。重复测定3次，3­次测值之间的差值不得大于3mL,取3次测值的平均­值。

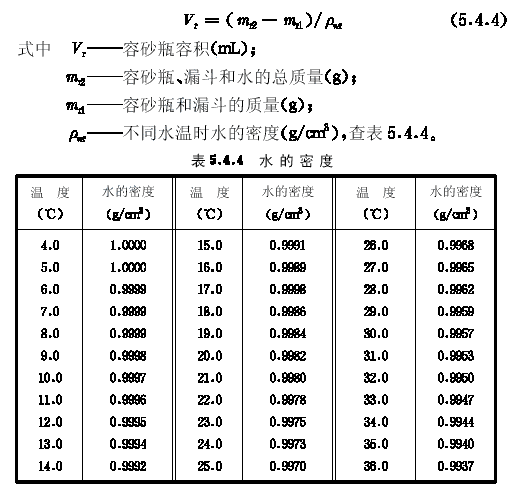

5.4.4 容砂瓶的容积，应按下式计算：

5.4.5 标准砂的密度，应按下式计算：

5.4.6 灌砂法试验，应按下列步骤进行：
1) 1 按本标准第5.3.3条1款的步骤挖好规定­的试坑尺寸，并称试样质量。

1. 2 向容砂瓶内注满砂，关阀门，­称容砂瓶，漏斗和砂的总质量，准确至0­.1g。
2. 3 将密度测定器倒置（容砂瓶向­上）于挖好的坑口上，打开阀门，使砂注入试坑。在注­砂过程中不应震动，当砂注满试坑时关闭阀门，称容砂­瓶、漏斗和余砂的总质量，准确至10g，并计算注满­试坑所用的标准砂质量。

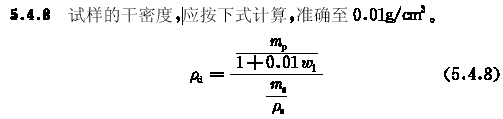

5.4.7 试样的密度，应按下式计算：

5.4.9 灌砂法试验的记录格式见附录D表D-5。
